Vazdušni ventil sa malim otvorom
Tehnicki podaci
FEROPLAST VAZDUŠNI VENTIL SA MALIM OTVOROM ima primenu u:
- U sistemima cevovoda za snabdevanje vodom, za prenos vode namenjene za ljudsku upotrebu.
- Vazdušni ventil sa malim otvorom služi za ispuštanje vazduha koji se sakupi u cevovodu u toku uobičajenog korišćenja.
- Konstrukcija i funkcionalnost ventila su usaglašeni sa zahtevima standarda EN 805 za sisteme izvan objekta i standarda EN 1074-4 za ventile
namenjene za funkciju ispuštanja vazduha.
Osnovne karakteristike:
- Ventil je predviđen za vertikalnu ugradnju, u sklopu sa ventilom sa velikim otvorom, ili samostalno, na mestu koje je predviđeno projektom cevovoda.

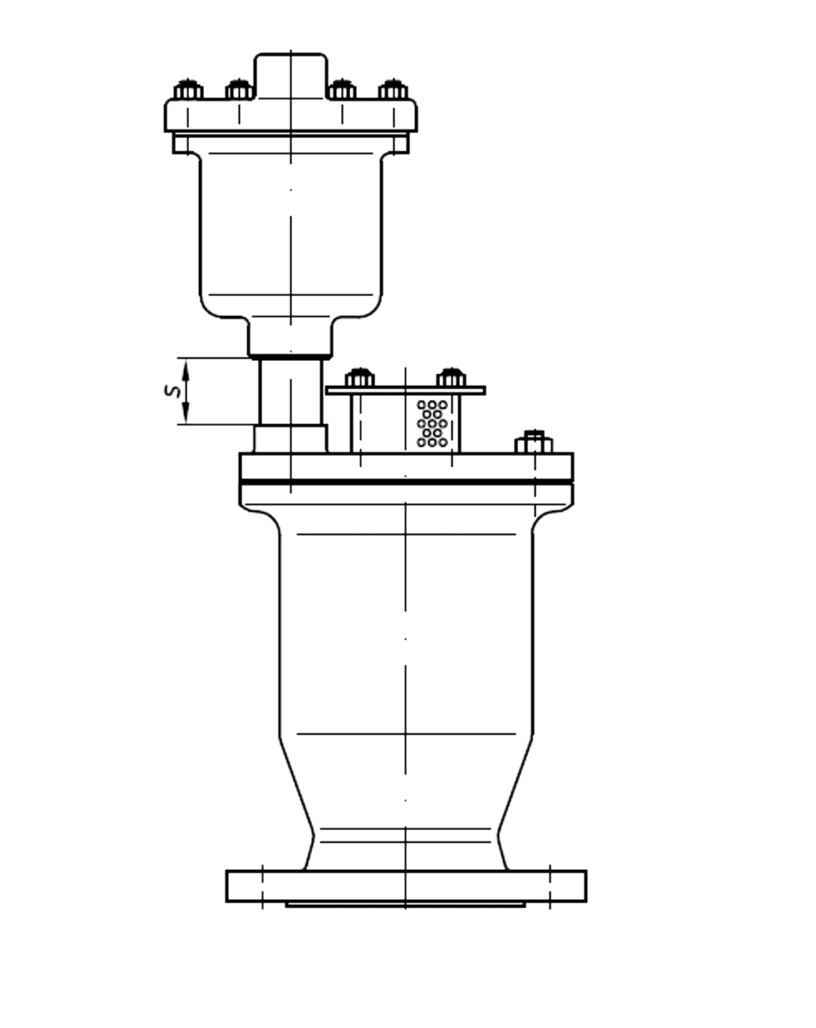

- Priključak ventila je izveden kao unutrašnji cevni navoj G 1 prema EN ISO 228-1 i spaja se sa ventilom sa velikim otvorom pomoću standardne
cevi 33,7 sa navojem R 1 prema ISO 7-1 (videti sliku 2).
- Ventil se može ugraditi i samostalno na cevovod pomoću dela cevi 33,7 i standardne prirubnice tip 13, DN 25/PN 16, prema EN 1092-1 ili 2.
Navoj prirubnice dogovoriti sa proizvođačem.

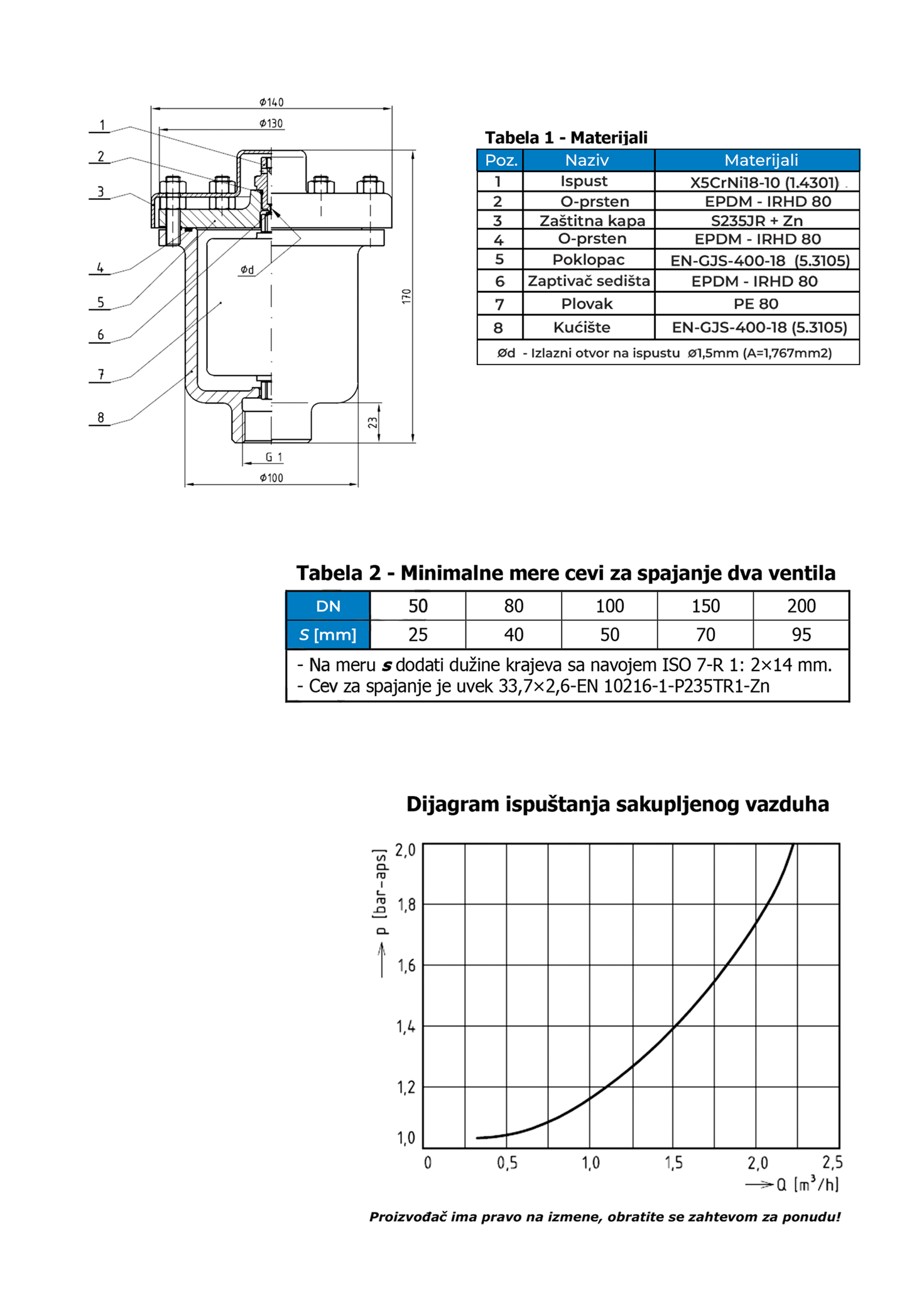

- Kućište ventila je liveno od nodularnog liva, a materijali osnovni delova dati su u tabeli 1.
- Zatvaranje i otvaranje protoka vazduha obavlja se automatski plovkom koji je vođen vertikalno u kućištu, sa zaptivačem sedišta u vrhu plovka.
- Zaptivač sedišta od elastomera naleže na sedište koje je izrađeno kao deo ispusta.
- Prečnik izlaznog otvora je odgovarajući za male protoke vazduha.
- Prodor stranih čestica u cevovod kroz izlazni otvor sprečen je zaštitnom kapom koja je pričvršćena vijcima za kućište.
- Zaštita svih površina je kvalitetnim premazima prema aktuelnim propisima za određenu primenu.
Ispitivanje:
Završno ispitivanje svakog ventila vrši se u skladu sa standardom EN 1074-4 za proizvodna ispitivanja.
- Otpornost i nepropusnost na unutrašnji pritisak kućišta i svih delova izloženih pritisku vodom, pritiskom 25 bar.
Kriterijum prihvatanja: nema uočljivog spoljnog propuštanja na kućištu u toku delovanja ispitnog pritiska 10 min.
- Ispitivanje zaptivenosti sedišta na veliki pritisak: ispitivanje vodom pritiskom 18 bar.
Kriterijum prihvatanja: stepen A iz EN 12266-1, ne sme biti propuštanja u vremenu od 10 min.
- Ispitivanje zaptivenosti sedišta na mali pritisak: ispitivanje vodom pritiskom 0,5 bar.
- Kriterijum prihvatanja: stepen A iz EN 12266-1, ne sme biti propuštanja u vremenu od 10 min.
Materijali:
Materijali sastavnih delova u osnovnoj izvedbi dati su u tabeli 1
Na zahtev:
- Drugi materijali spoljnih delova.
- Priključak sa prirubnicom EN 1092-1/13/B1/
DN 25/PN 16/P265GH i delom cevi 33,7 dužine prema zahtevu.
- Posebna zaštita spoljnih površina.
