Leptir ventil
Tehnicki podaci

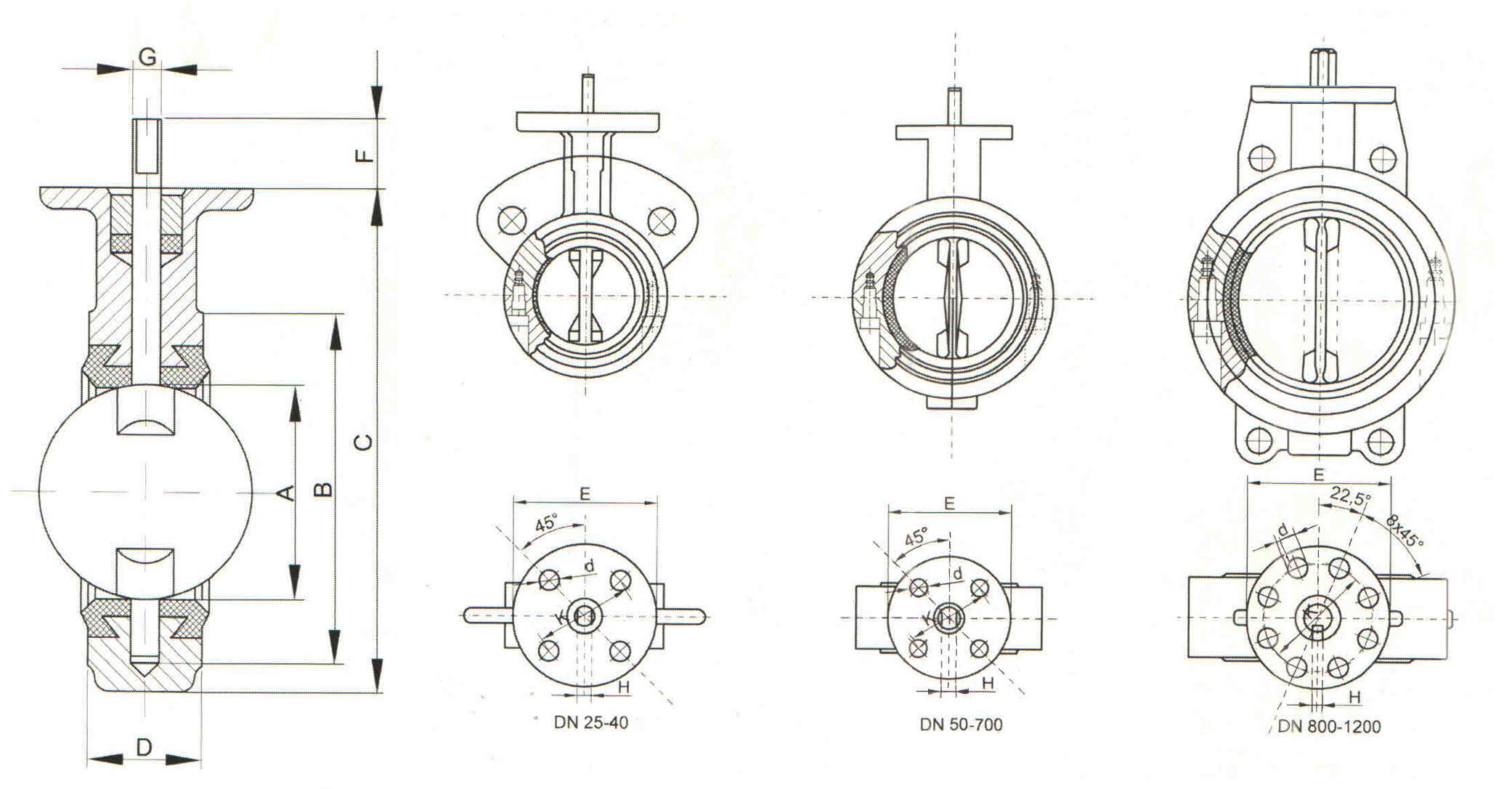

FEROPLAST LEPTIR VENTIL je centričnog tipa, predviđen za ugradnju ulaganjem između prirubnica. Kućište je dvodelno i unutrašnjost je obložena jednodelnom oblogom od elastomera koja ga potpuno obuhvata i ujedno obezbeđuje zaptivanje na spojevima sa prirubnicama. Zaporno telo (disk) je nerastavljivo spojeno za vratilom i leži koncentrično u kućištu. Prečnik diska odgovara punom otvoru cevi i u otvorenom položaju predstavlja minimalni otpor strujanju. Zaptivanje vretena se primarno ostvaruje u oblozi, a sekundarno profilisanim zaptivačem koji je smešten ispod vođice vratila. Dozvoljeni diferencijalni pritisak je jednak nazivnom pritisku.
Prednosti konstrukcije:
Nepovratna klapna je izrađena u zavarenoj konstrukciji, prirubnice su od konstruktivnog čelika, sa priključnim merama prema standardu EN 1092-1 za odgovarajući DN i PN, a telo je od standardne bešavne čelične cevi. Zatvarač je iz dva dela između kojih je pritegnut zaptivač od elastomera, koji tačno leži u konusnom sedištu i dobro zaptiva. Sklop zatvarača (klapne) je lako pokretan sa horizontalnom osovinom koja prolazi kroz telo i na koju je postavljena poluga sa tegom. Osovina je dobro uležištena u prolazu kroz telo i zaptivena zaptivnim paketom koji može da se pritegne u toku rada.
Dvodelno kućište omogućuje zamenu kompletne obloge, smer delovanja pritiska nije uslovljen, kompaktna konstrukcija daje minimalnu težinu i laku montažu, ugradnjom graničnika međupoložaja može se koristiti kao uređaj za regulaciju pritiska ili protoka. Koncentrični položaj zapornog tela (diska) zahteva minimalni obrtni moment za njegovo pokretanje, a to znači i manji utrošak energije kod pogona sa spoljnjom energijom. Konstrukcija je odgovarajuća i za primenu leptirastog zatvarača kao krajnjeg zapornog organa cevovoda (sa dodatom kontra-prirubnicom). Mere kraja vretena za vezu sa pogonskim uređajem i gornje prirubnice odgovaraju standardu EN ISO 5211 što omogućuje vezu i sa pogonskim uređajima drugih proizvođača.
Ugradnja:
Montažu leptirastog zatvarača izvršiti prema datim preporukama u Uputstvu za montažu i održavanje. Osnovne preporuke su sledeće: prilikom ugrađivanja između dve prirubnice, leptirasti zatvarač mora slobodno da prolazi između prirubnica. Prirubnice moraju biti paralelne, dozvoljeno je maksimalno odstupanje od vertikalnog položaja 1.5°. zatvarač namestiti centrično između vijaka za vezu dve prirubnice. Gornju prirubnicu postaviti u položaj koji je najpovoljniji za pogon. vijke spoja pritegnuti ravnomerno do naleganja prirubnica na zatvarač. Konačno pritezanje vijaka izvršiti kontrolisanim momentom koji odgovara najviše „normalnoj čvrstoći“ vijaka za prirubničke spojeve. posle završnog pritezanja vijaka proveriti da li se zaporno telo (disk) nesmetano i bez dodatnog otpora kreće od otvorenog do zatvorenog položaja.
Nepovratna klapna se ugrađuje spajanjem sa prirubnicama na cevovodu, ili nekom uređaju pod pritiskom. Ugradna dužina je standardna za odbojne klapne sa prirubnicama, red 14 prema EN 558.
Ugradne dužine:
su prema standardu EN 558, red 20, a konstrukcija je u skladu sa EN 593.
Na zahtev:
Kućište, kao i unutrašnji delovi (Trim) mogu biti od drugih materijala, prvenstveno prema preporučenim kombinacijama iz Priloga B standarda EN 593. Zaštita od korozije spoljnjih i unutrašnjih delova za razne atmosfere može biti prema preporukama iz Priloga C standarda EN 593, ili po zahtevu, u zavisnosti od karakteristika radnog fluida.
Ispitivanja:
Svaki leptirasti zatvarač se završno ispituje prema standardu EN 12266-1 i 2 i propisanim postupcima ispitivanja, o čemu se vode zapisi u skladu sa proverenim Sistemom menadžmenta kvalitetom.
Veličine:
DN 100 … DN 500
Nazivni pritisak:
PN 6, PN 10, PN 16 i PN 25
Temperature:
Obloga od NBR:-10°C … +90°C, Obloga od EPDM:-30°C … +140°C, Obloga od FPM:-10°C … +200°C,
Radni fluid:
Odgovarajući prema materijalu obloge isporučenog zatvarača
Ispitivanja:
Svaki leptirasti zatvarač se završno ispituje prema standardu EN 12266-1 i 2 i propisanim postupcima ispitivanja, o čemu se vode zapisi u skladu sa proverenim Sistemom menadžmenta kvalitetom.
Na zahtev
Cena: RSD
