Prirubnička nepovratna klapna
Tehnicki podaci

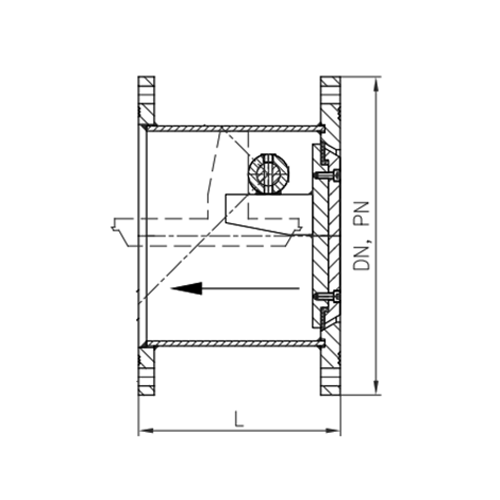

FEROPLAST PRIRUBNIČKA NEPOVRATNA KLAPNA (PNK) je izrađena kao nepovratna,
odbojna klapna koja dozvoljava strujanje fluida u cevovodu samo u jednom, određenom
smeru, a sprečava strujanje u suprotnom, neželjenom smeru. Radi automatski, čim se zaustavi
strujanje u određenom smeru, klapna se zatvara i sprečava strujanje u suprotnom smeru.
Pokretanje zatvarača iz potpuno otvorenog položaja u zatvoren vrši se potencijalnom
energijom klapne, a eventualni pritisak fluida u suprotnom smeru samo poboljšava zatvaranje.
Nepovratna klapna je predviđena za ugradnju u horizontalni i vertikalni cevovod. Strelicom na
telu je obeležen smer protoka pri kojem je klapna otvorena.
Nepovratna klapna se ugrađuje spajanjem sa prirubnicama na cevovodu, ili nekom uređaju
pod pritiskom. Ugradna dužina je standardna za odbojne klapne sa prirubnicama, red 14
prema EN 558.
Prednosti konstrukcije:
Nepovratna klapna je izrađena u zavarenoj konstrukciji, prirubnice
su od konstruktivnog čelika, sa priključnim merama prema standardu EN 1092-1 za
odgovarajući DN i PN, a telo je od standardne bešavne čelične cevi. Zatvarač je iz dva dela
između kojih je pritegnut zaptivač od elastomera, koji tačno leži u konusnom sedištu i dobro
zaptiva. Sklop zatvarača (klapne) je lako pokretan sa horizontalnom osovinom koja prolazi
kroz telo. Osovina je dobro uležištena u prolazu kroz telo i zaptivena zaptivnim paketom koji
može da se pritegne u toku rada.
Radni uslovi:
- Montaža: Prirubnički spoj sa standardnim priključnim merama prirubnica,
- Nazivne veličine: DN 100...DN 500,
- Nazivni pritisak: PN 6, PN 10, PN 16 i PN 25,
- Temperature: za zaptivač EPDM, -30 °C...120 °C,
- Radni fluid: voda, ili drugi fluid koji nije agresivan za ugljenični čelik i EPDM,
- Ugradnja: horizontalni položaj sa osovinom u gornjem položaju, vertikalni
položaj sa zatvaračem u donjem delu.
Ispitivanje:
Svaka klapna se završno ispituje pritiskom prema standardu EN 12266-1, P10,
P11 (čvrstoća i zaptivenost kućišta) i P12 - stepen propuštanja A (zaptivenost sedišta).
Materijali: U osnovnoj izvedbi, priključne prirubnice i zatvarač su od ugljeničnog čelika, telo
je bešavna cev od nelegiranog čelika prečnika i debljine zida koji su standardni za odgovarajući
DN i PN, osovina zatvaraća je od nerđajućeg čelika, a zaptivač na sedištu zatvarača (klapne) je
od elastomera EPDM. Zaptivni paket osovine u uležištenju je od profilisanog EPDM. Cela
nepovratna klapna je spolja i iznutra zaštićena plastificiranjem, sa debljinom sloja najmanje
250 μm.
U osnovnoj izvedbi, prirubnice normalnom zaptivnom površinom (tip A). Prilikom narudžbe
treba definisati položaj ugradnje.
Na zahtev:
Nepovratna klapna može biti sa drugim/većim nazivnim otvorima, sa
drugim/većim nazivnim pritiscima, sa drugim tipom zaptivnih površina i izrađena od drugih
materijala.
