Zasun sa elektromotornim pogonom
Tehnicki podaci
FEROPLAST Zasun je ventil sa višestrukim okretanjem vretena, upravljanje ventila vrši pomoću vretena. Ventil se mora okrenuti više puta kako bi prešao iz otvorene u zatvorenu poziciju, spor rad takođe sprečava efekat hidro udara.
Primena:
- Voda za piće, otpadna voda i neutralne tečnosti: temperatura između -20 i +70 °C, maks. brzina protoka 5 m/s i diferencijalni pritisak do 16 bara.
- Gas: temperatura između -20 i +60 °C, maksimalna brzina protoka 20 m/s i do diferencijalni pritisak do 16 bara.
Zasuni sa metalnim klinom
Pre nego što je zasun s gumiranim klinom uveden na tržište, zasuni sa metalnim klinom su bili u širokoj upotrebi. Konusni dizajn klina i ugaoni uređaji za zaptivanje klina sa metalnim sedištem zahtevaju udubljenje u dnu ventila kako bi se osiguralo jako zatvaranje. Cevovod nikada neće biti potpuno očišćen bez obzira na to koliko detaljno se cev ispira nakon instalacije ili sanacije. Stoga će svaki metalni klin vremenom eventualno izgubiti sposobnost da bude nepropustan.
Zasun sa gumiranim klinom
ima obično dno ventila omogućavajući slobodan prolaz za nečistoće u ventilu. Ako nečistoće prolaze dok se ventil zatvara, gumena površina će se zatvoriti oko nečistoća dok se ventil zatvara. Gumena smeša visokog kvaliteta je dovoljno meka da apsorbuje nečistoću, ali ipak dovoljno jaka da ispere nečistoće kada se ventil ponovo otvori. To znači da će gumena površina povratiti svoj prvobitni oblik obezbeđujući zaptivanje bez propusta.

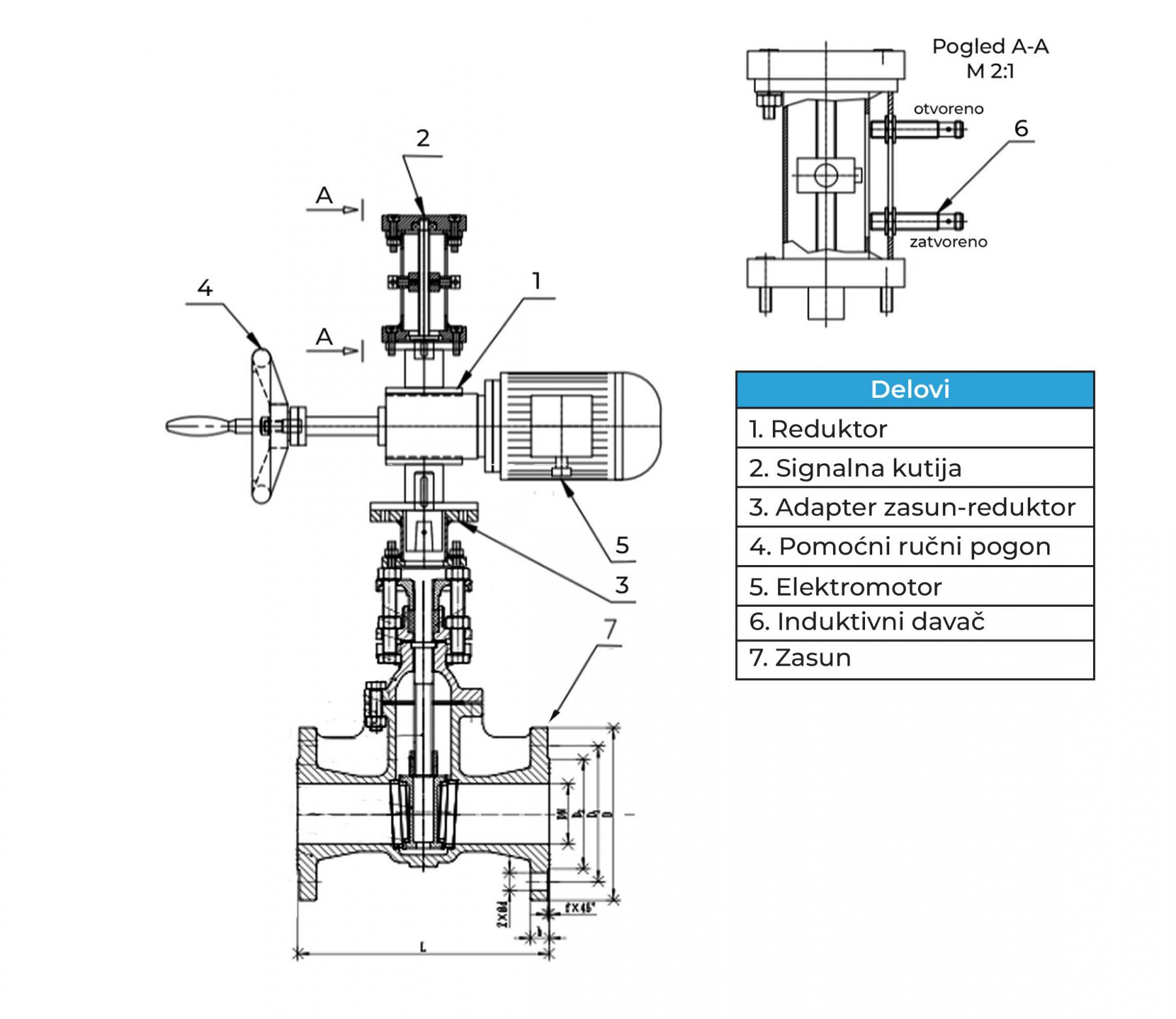

FEROPLAST ima razvijenu konstrukciju za zamenu ručnog pogona na zasunima sa elektromotornim pogonom. Sa postojećeg zasuna se demontira točak za ručno upravljanje i ugrađuje adapter zasun-reduktor (poz.3) bez remećenja postojećih mera unutar zasuna. Ceo sklop koji se dograđuje sastoji se od elektromotora (poz.5), pužnog reduktora (poz.1), adaptera zasun-reduktor (poz.3), signalne kutije (poz.2) i pomoćnog ručnog pogona (poz.4).
Ovako konstruisan pogon je pogodan za otvaranje i zatvaranje zasuna iz jednog u drugi krajnji položaj. Ova izvedba nije predviđena za vršenje kontinualne regulacije. Elektropogon zasuna se aktivira iz komandne table pritiskom tastera za otvaranje ili zatvaranje u zavisnosti od toga u koji položaj se želi postaviti zasun. Indikacija krajnjih položaja vrši se preko induktivnih davača koji su montirani na signalnu kutiju (poz.2). Ova kutija je povezana za pužni točak reduktora. Signalna kutija je, za prekidač elektromotora povezana preko sondi ( dve sonde – jedna za indikaciju otvorenog položaja a druga za indikaciju zatvorenog položaja).
OTVARANJE ZASUNA
Kada se zasun nalazi u stanju zatvoreno, svetli signalna lampica na induktivnom davaču položaja za položaj zatvoreno. Pritiskom na taster za otvaranje na komandnoj tabli aktivira se elektromotor, a preko njega pokreće se i reduktor, odnosno vreteno zasuna. Dok traje proces otvaranja zasuna ne svetli ni jedna signalna lampica na induktivnim davačima.
Kada zasun dođe u krajnji položaj “otvoreno”, u signalnoj kutiji se aktivira induktivni davač položaja za krajnje otvoren položaj, a samim tim i prekidač elektromotora, koji istovremeno zaustavlja rad elektromotora.
Dok se ne zada neka sledeća komanda svetli signalna lampica na induktivnom davaču za otvoren položaj.
ZATVARANJE ZASUNA
Pritiskom tastera za zatvaranje zasuna aktivira se prekidač elektromotora, a samim tim i elektromotor koji se s obrće u suprotnom smeru od smera za otvaranje. Dok traje proces zatvaranja zasuna ne svetli ni jedna signalna lampica na induktivnim davačima.
Kada zasun dođe u krajnji položaj za zatvorenje, u signalnoj kutiji se aktivira induktivni davač položaja za krajnje zatvoren položaj, a samim tim i prekidač elektromotora, koji istovremeno zaustavlja rad elektromotora.
Dok se ne zada neka sledeća komanda svetli signalna lampica na induktivnom davaču za zatvoren položaj
DODATAK ZA RUČNI POGON
Za slučaj nestanka električne energije mehanizam je opremljen i dodatkom za ručni pogon, kojim se rukovanje ostvaruje preko točka. Radi bezbednosti u toku rada elektromotornog pogona, točak za ručno upravljanje nije spojen na pogonsku osovinu već se posebnim opružnim mehanizmom ukopčava po potrebi.
.
PODEŠAVANJE POLOŽAJA ZASUNA
Položaj zasuna ( otvoreno-zatvoreno) kod motoreduktora sa elektropogonom prati se pozicijom prepoznatljivog tela i induktivnog davača položaja. Njihovim približavanjem trenutno se zatvara strujno kolo, aktivira se prekidač elektromotora a zasun ostaje u položaju otvoren ili zatvoren u zavisnosti od toga koji davač položaja je aktiviran.
S obzirom da je induktivni davač položaja sa navojem sitnog koraka, okretanjem navrtke (u sklopu induktivnog davača položaja) vrši se fino podešavanje položaja. Razmak između prepoznatljivog tela i glave induktivnog davača je 2-4 mm.
Sledeće podešavanje je aksijalno pomeranje induktivnih davača duž proreza na signalnoj kutiji kako bi se odredili krajnji položaji zasuna. Na taj način se anuliraju sva odstupanja koja nastaju u toku procesa izrade i montaže delova.
Montirani reduktor sa elektropogonom, kada izađe iz Feroplasta, tačno je podešen na krajnje položaje „otvoreno“ i „zatvoreno“.
U toku eksploatacije ukoliko dođe do odstupanja, precizan položaj se podešava na isti način kao što je napred navedeno za radioničku montažu.
ELEKTROMOTOR I REDUKTOR
Elektromotorni pogon je sa trofaznim i monofaznim motorima.
Motori se biraju iz serije Y2. Oni su mnogo efikasniji, imaju veći startni obrtni mnoment, veću klasu zaštite i izolacije, proizvode manje buke. Klasa zaštite je IP 54.
Pužni reduktori su napravljeni od visokokvalitetne legure aluminijuma, lagani su i ne rđaju. Imaju veliki izlazni obrtni moment.
