MDP
Tehnicki podaci
FEROPLAST MDP ELASTIČNE SPOJKE ZA LOM CEVI (klizni kompenzator) je tehničko rešenje za spajanje raznorodnih cevi istog nazivnog otvora. Osnovna namena spojke je da brzom intervencijom saniramo naprsnuće ili lom cevi. U slucaju loma azbestne, livene, plasticne ili čelične cevi ubacuje se nova cev ili parče cevi i povezuje elastičnom spojkom za lom brzo i sigurno pri čemu je ugradnja vrlo jednostavna.

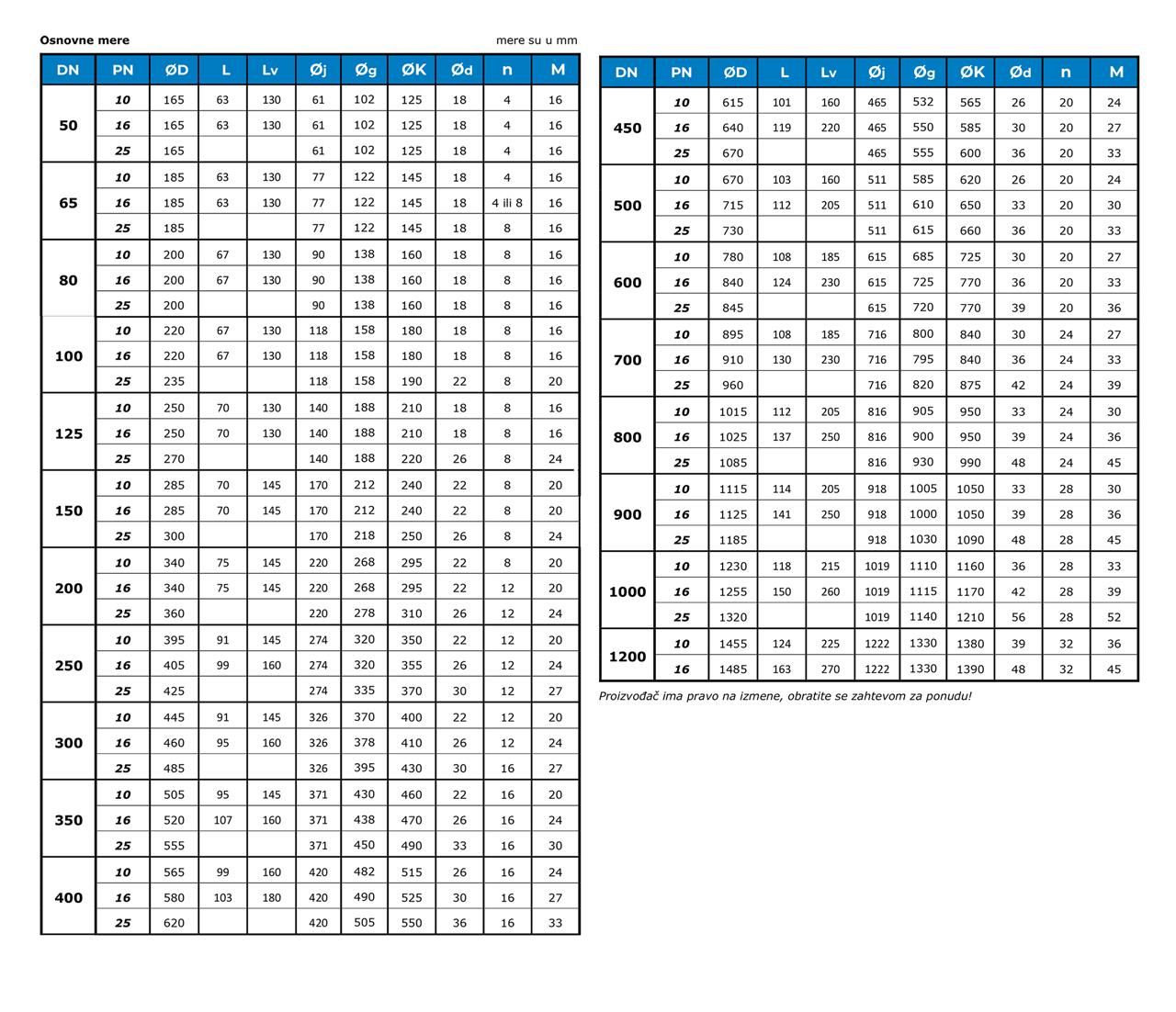

Vijci i navrtke kojima se priteže zaptivač kliznog spoja MDP elastične spojke za lom cevi standardni su za odgovarajući DN i PN. Veličina MDP elastične spojke za lom cevi je određena standardnim veličinama DN i PN, a osnovne mere i ugradne dužine su date u tabelama.
Prednosti konstrukcije:

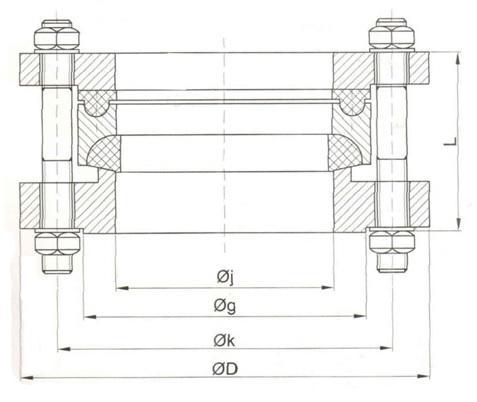

MDP elastične spojke za lom cevi izrađen je kao montažna konstrukcija, sastoji se od dve priključne prirubnice, međuprstena i dve gumene zaptivke. Gumene zaptivke izrađene su od kvalitetnog elastomera, sa specifičnim profilom koji omogućuje pouzdano zaptivanje spoja. Za vezu sa cevovodom nisu potrebni posebni vijci i navrtke - MDP elastične spojke za lom isporučuje se sa potrebnim vijcima i navrtkama. Vijci i navrtke imaju mere i klasu čvrstoće koji su predviđeni standardima za prirubničke spojeve. Karakteristika konstrukcuje je i da je potreban jako mali prostor za ugradnju.
Radni uslovi:
- Montaža krajevi cevi cevovoda ubacuju se u prirubnice spojke.
- Nazivne veličine DN 40...DN1200
- Nazivni pritisak PN 10, PN16 i PN25
- Temperature za zaptivač EPDM 30°C...120°C
- Radni fluid voda ili drugi fluid koji nije agresivan za ugljenični čelik i EDPM
- Položaj ugradnje proizvoljan, prema uslovima cevovoda.
Ispitivanje:
Svaki MDP elastična spojka za lom cevi se na kraju proizvodnog ciklusa ispituje pritiskom prema standardu EN 12266-1, P10 i P11 (čvrstoća i zaptivenost kućišta).
Ispitni fluid je voda.
Materijali:
U osnovnoj izvedbi, priključne prirubnice i međuprsten izrađene su od ugljeničnog čelika, gumene zaptivke su od EPDM-a, vijci i navrtke su
normalnog nivoa čvrstoće prema EN 1515 - 1,2 (kombinacija 8,8/8).
Sve površine montažno-demontažnog komada su zaštićene plastificiranjem sa debljinom sloja najmanje 250 µm, a vijci i navrtke su zaštićeni
cinkovanjem, sa slojem najmanje 12 µm.
Na zahtev:
MDP elastične spojke za lom cevi može biti izrađen od drugih materijala, priključne mere prirubnica mogu biti drugog oblika i prema drugim
standardima.
Gumene zaptivke i vijci i navrtke mogu biti od drugih materijala. Površinska zaštita i zaštita od korozije može biti urađena na drugačiji način.
Na zahtev
Cena: RSD
