Usisna korpa bez nepovratne klapne
Tehnicki podaci
FEROPLAST USISNA KORPA BEZ ODBOJNE KLAPNE se ugrađuje kao početna, ulazna komponenta usisnog cevovoda koja svojom veličinom i protočnim karakteristikama obezbeđuje dovoljnu količinu tečnosti koju pumpa usisava, a da ne dođe do kavitacije u pumpi i ulaska krupnijih čestica koje bi mogle oštetiti pumpu. Ukupne mere filtera su takve da kroz njega prođe dovoljna količina vode za usis pumpe, a veličina otvora na filteru sprečava krupnije čestice da prođu sa mlazom.
Predviđena ugradnja usisne korpe je spajanjem sa prirubnicom cevovoda i oslanjanjem filtera u prostoru usisavanja tečnosti. Preporučujemo vertikalan položaj ugradnje, ali je moguća ugradnja horizontalno i pod uglom, sa prirubnicom u gornjem položaju (položaj je označen na telu korpe). Oko filtera treba obezbediti dovoljno prostora za priliv tečnosti koja se usisava i obezbediti da se zidovi prostora ne urušavaju na filter.
Prednosti konstrukcije:

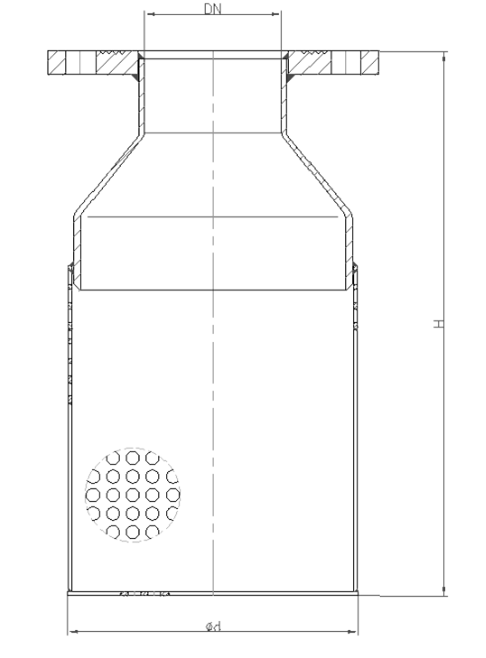

Usisna korpa bez odbojne klapne sastoji se iz priključne prirubnice, tela i filtera međusobno zavarenih u jednu celinu. Priključne mere prirubnice usklađene su sa zahtevima aktuelnog standarda EN 1092-1
za čelične prirubnice. Filter je izrađen od lima sa standardnom perforacijom. što omogućuje određivanje ukupne površine otvora i veličine filtera kako bi se obezbedila ukupna površina najmanje 1,8 puta veća od površine preseka cevi. Kod većih dimenzija korpe filter je ojačan kavezom od pljosnatog čelika.

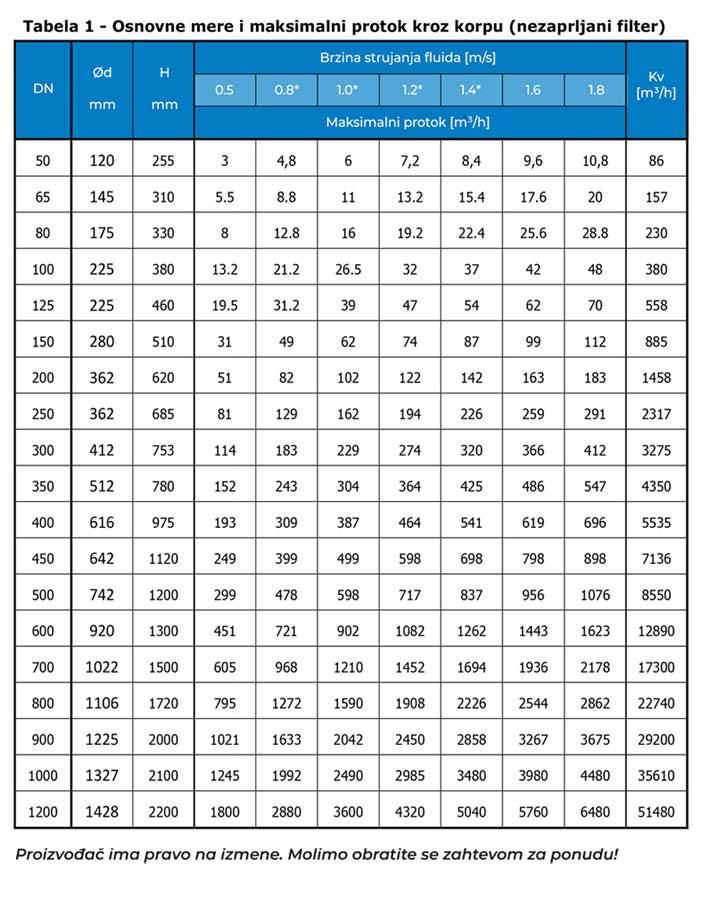

Uobičajena primena ove usisne korpe je u sistemima sa vodom i zato preporučujemo radne uslove prema standardu EN 805, Snabdevanje vodom - Zahtevi za sisteme i komponente izvan objekta, sa preporučenim brzinama strujanja kako je navedeno u tabeli 1.
Radni uslovi:
- Montaža: Spajanjem prirubnice korpe sa prirubnicom cevovoda.
- Nazivne veličine: DN50...DN1200.
- Nazivni pritisak: Priključne mere prirubnice PN 10...PN 16.
- Temperature: za zaptivače od EPDM, -30°C ... 120°C,
- Radni fluid: voda ili drugi fluid koji nije agresivan za ugljenični čelik i EPDM.
- Ugradnja: preporučen vertikalan položaj, kosi ili horizontalan sa prirubnicom u gornjem položaju.
Ispitivanje:
Svaka usisna korpa se završno ispituje prema standardu EN 12266-1:
- zaptivenost kućišta korpe vazduhom 6 bar, ispitivanje P11
Materijali:
U osnovnoj izvedbi, svi delovi usisne korpe bey odbojnom klapn su od ugljeničnog čelika. Zaptivni prsteni su od elastomera EPDM.
Cela korpa, iznutra i spolja, je zaštićena plastificiranjem sa debljinom sloja najmanje 250 μm.
Na zahtev:
Usisna korpa može biti izrađena od drugih materijala, priključna prirubnica može biti sa drugim priključnim merama.
Na zahtev
Cena: RSD
