XR Komad - Tip B
Tehnicki podaci
FEROPLAST je uspostavio program proizvodnje XR komada kako bi se mogle kompletirati ponuda armatura i ostalih komponenti cevovoda iz celog proizvodnog programa. Program XR komada obuhvata proizvodnju čeličnih reducira prirubničkog tipa koji se izrađuju mašinskom obradom iz pločastih materijala i okruglih šipki, u skladu sa aktuelnim standardima.
Osnovni program sadrži dva tipa XR komada u zavisnosti od tipa veze sa prirubnicom na cevovodu:

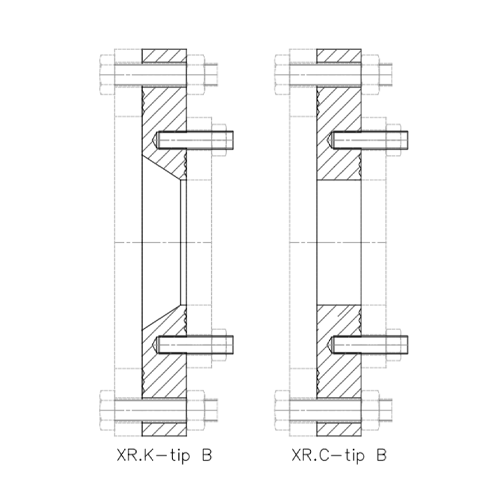

- Tip A, spajanje navrtkom na ugrađeni brezon,
- Tip B, sa prolaznim otvorom za spajanje vijkom i navrtkom.
Takođe je moguće birati oblik otvora i to:
- Tip K, sa konusnim otvorom (i sa minimalnim hidrauličkim otporom strujanja),
- Tip C, sa cilindričnim otvorom.
Svi tipovi XR komada osnovnog programa, tipovi zaptivnih površina i odgovarajuće mereusklađene su sa zahtevima aktuelnog standarda EN 1092-1 za čelične prirubnice. Pregled osnovnog proizvodnog programa prikazan je u tabeli.
Radni uslovi:
- Nazivne veličine: DN 40 ... DN 600,
- Nazivni pritisak: PN 10, PN 16 i PN 25,
- Radni fluid: voda, ili drugi fluid koji nije agresivan za ugljenični čelik.
- Položaj ugradnje: proizvoljan, prema uslovima cevovoda.
Ispitivanje:
Svaki XR komad se na kraju proizvodnog ciklusa završno ispituje pritiskom.
Materijali:
U skladu sa zahtevima standarda EN 1092-1 (za prirubnice), XR komadi osnovnog programa se izrađuju od sledećih materijala:
- čelik S235JR (1.0038), prema standardu EN 10025-2, grupa materijala 1E1,
- čelik P265GH (1.0425), prema standardu EN 10028-2, grupa materijala 3E0,
FEROPLAST zahteva od isporučioca osnovnog materijala da svaku isporuku prati sertifikat o kvalitetu materijala u skladu sa standardom EN 10204:
- za grupu materijala 1E1: sertifikat tip 2.1,
- za grupu materijala 3E0: sertifikat tip 3.1.
Na zahtev:
XR komad može biti izrađen za druge nazivne pritiske i za druge nazivne otvore, od drugih materijala, priključne mere mogu biti
drugog oblika i prema drugim standardima, debljina može biti i veća. Brezoni, vijci i navrtke mogu biti od drugih materijala.
Na zahtev
Cena: RSD
